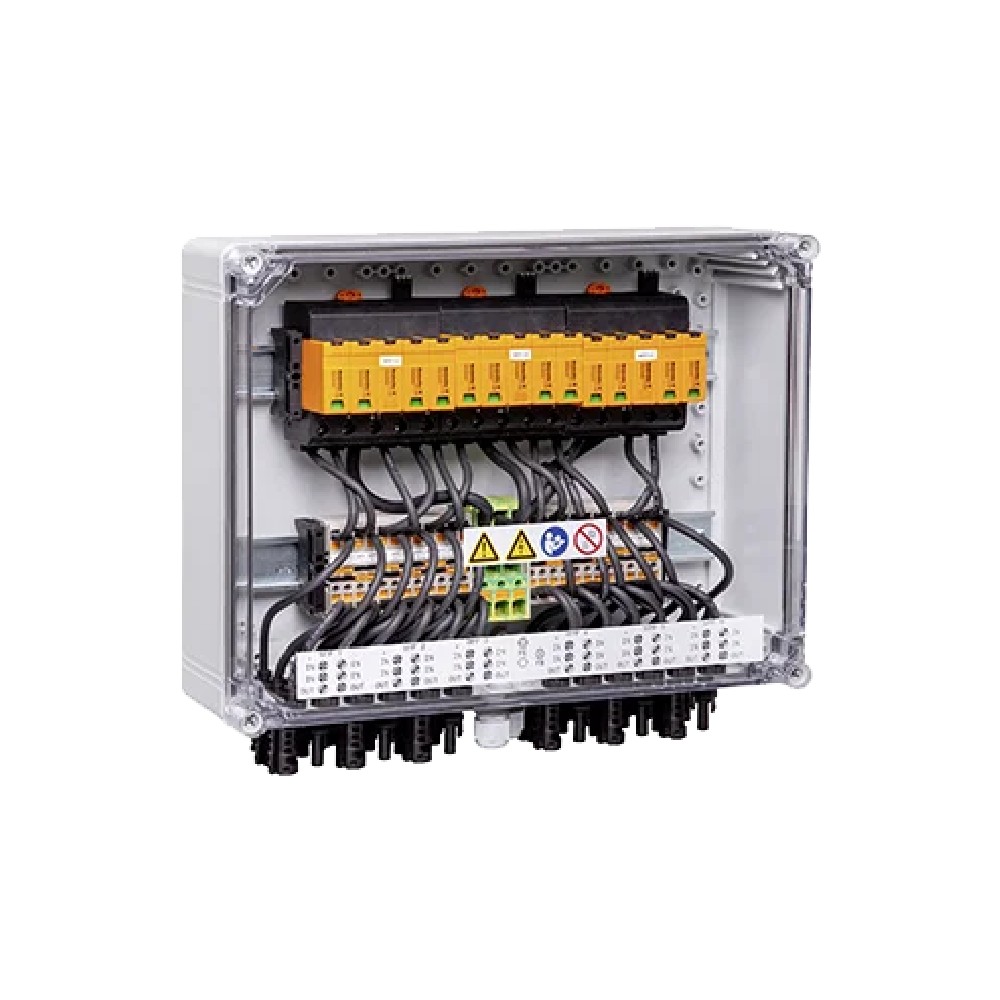

Generatoranschlusskasten für Wechselrichter mit 6 MPP-Trackern, geeignet zum Schutz der DC-Seite einer Photovoltaikanlage.

MPPT1:

• 2 Eingänge, Anschluss über MC4-Evo 2 Steckverbinder
• 1 Ausgang, Anschluss über MC4-Evo 2 Steckverbinder

MPPT2 bis 6:

• identisch wie MPPT1

• Max. Stringspannung Uoc: 1100 VDC
• Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt
• Anschluss des Signalkontaktes über M16 Kabelverschraubungen (Klemmbereich 5-10 mmØ) max.
• Leiterquerschnitt: 1.5 mm²
• Anschluss der Funktionserde über M16 Kabelverschraubungen (Klemmbereich 5-10 mmØ) Leiterquerschnitt: ≥ 16 mm²
• Schutzart: IP65
• Alles eingebaut in ein glasfaserverstärktes Kunststoffgehäuse Masse HxBxT: 336x400x132 mm

Zulassung gemäss Niederspannungs-Schaltgerätekombinationen IEC 61439-1 und EN 61439-2

Technische Daten

• Max. Anzahl Stringausgänge (Stk): 6
• Min. Temperatur der Umgebung (°C): -40
• DC Anschluss: MC4 Evo 2
• Gehäuseschutzklasse: IP65
• Gesamtanzahl Stringeingänge: 12
• Max. Eingangsstrom pro String (A): 41.00
• Max. Eingangsspannung DC (V): 1100.00
• Integrierte Stringüberwachung: nein
• Anzahl der MPP-Tracker (Stk): 6
• Überspannungsschutz DC: Typ 1 und Typ 2
• Strangsicherungen: nicht enthalten
